ГазовозыSDAC K9.5
SDAC K9.5

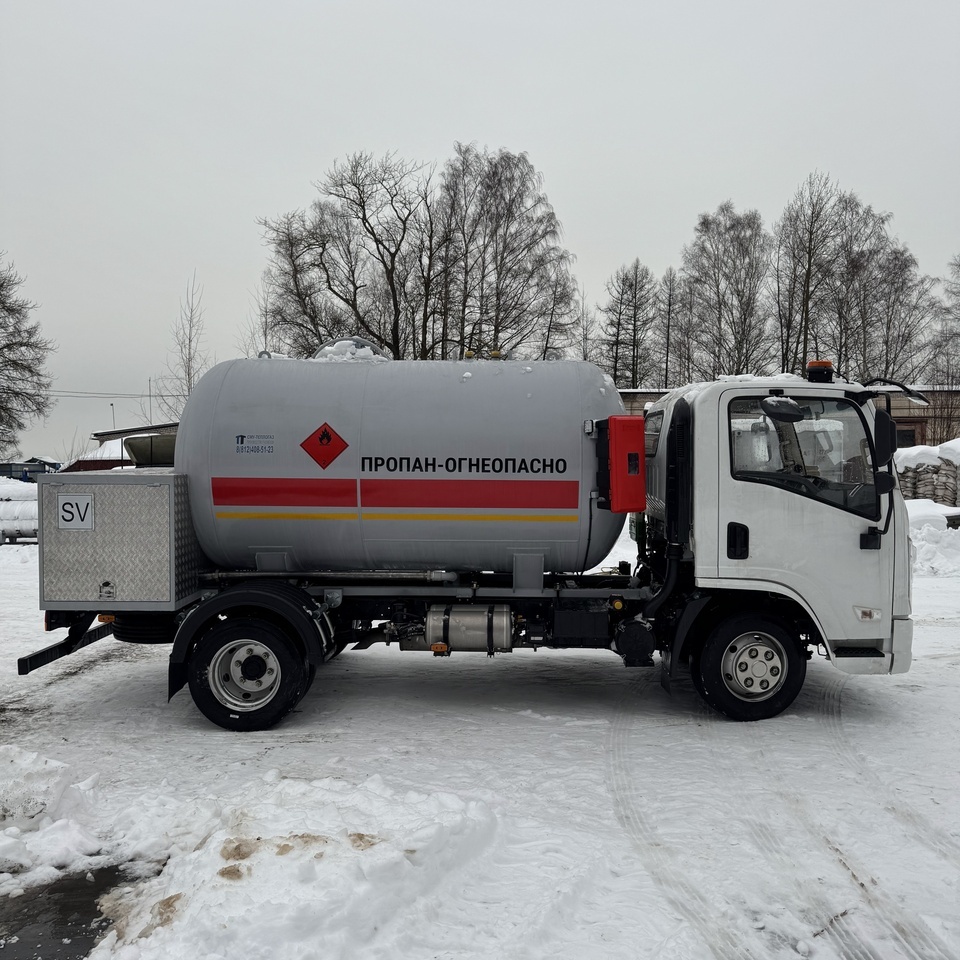

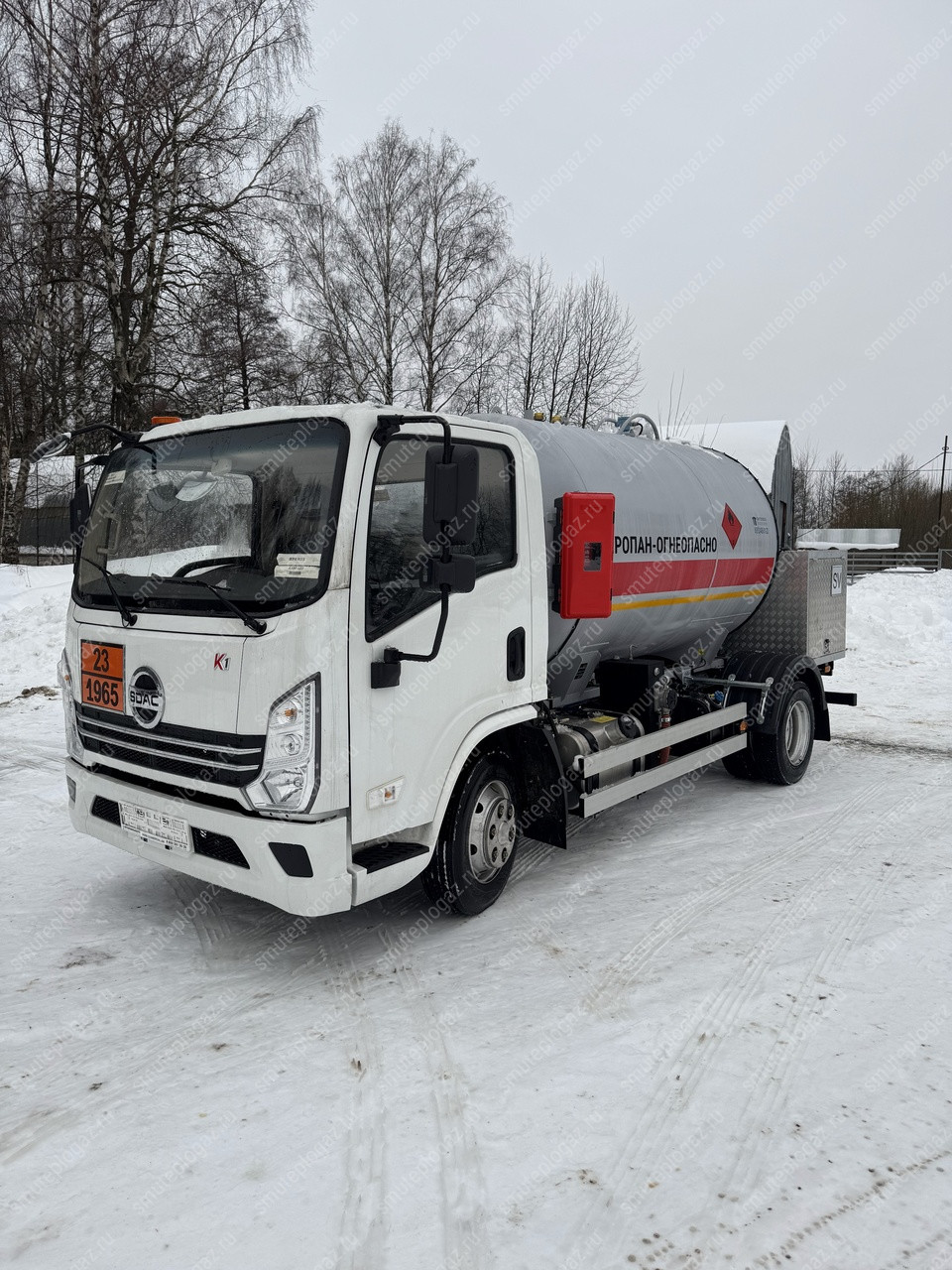

Газовоз SDAC K9.5
Основные ТТХ
Емкость 9.3 м3 (9300 л)
Высота 2.8 метра
Габариты (ДхВхШ): 6000х2800х2100
На оборудование газовоза 12 месяцев
Счетчик
Гидростанция с насосом СУГ
Катушка (авто) + шланг 50м
Заправочный пистолет
Цена:
12 100 000 ₽
Предлагаем рассмотреть покупку газовоза «АЦТ JK» на базе шасси «SDAC К9,5» с емкостью 9,5 м3.
Отличительные особенности газовоза «АЦТ JK»
- Категория «С»
- Компактные габариты обеспечивают движение газовоза в самые труднодоступные места
- Выпускается в максимальной комплектации по принципу - «сел и поехал».
- Полная автономность работы - достигается за счет гидравлического привода.
- Низкая стоимость владения (по сравнения с другими типами газовозов).
Необходимые документы для осуществления перевозки СУГ на газовозе «АЦТ JK»
- Свидетельство «ДОПОГ» на газовоз.
- Водитель должен иметь права категории «С», свидетельство «ДОПОГ», удостоверение «Персонал, занятый обслуживанием сосудов, работающих под давлением».
- Маршруты движения.
- Товарно-транспортные накладные, путевые листы.
- Регистрация сосуда в Ростехнадзоре.
Спецификация газовоза «АЦТ JK» с емкостью 9,5 м3
| Специализированное транспортное средство («ТС») на базе шасси «SDAC K9,5», оборудованное цистерной для перевозки опасных грузов 2 класса опасности в соответствие с ДОПОГ и Правил ЕЭК ООН №105: | ||
|---|---|---|
| 1. Комплектация | ||
| 1 | Цистерна для перевозки Пропан-Бутановой смеси объёмом 9,5 м3, 2 класса опасности с люком лазом d-500 мм и волнорезом - цвет серебристый Цистерна диаметром 1800 мм Материал - Сталь 09Г2с - обечайка толщиной 10 мм, днища - 12 мм. | 1 шт. |
| 2 | Надрамник (сварная конструкция из двух продольных лонжеронов и поперечных балок) | 1 шт. |
| 3 | Крепление цистерны на ТС (осуществляется стремянками и металлическими щеками с болтовыми соединениями, предотвращающие боковое, вертикальное и горизонтальное смещение платформы | 1 шт. |

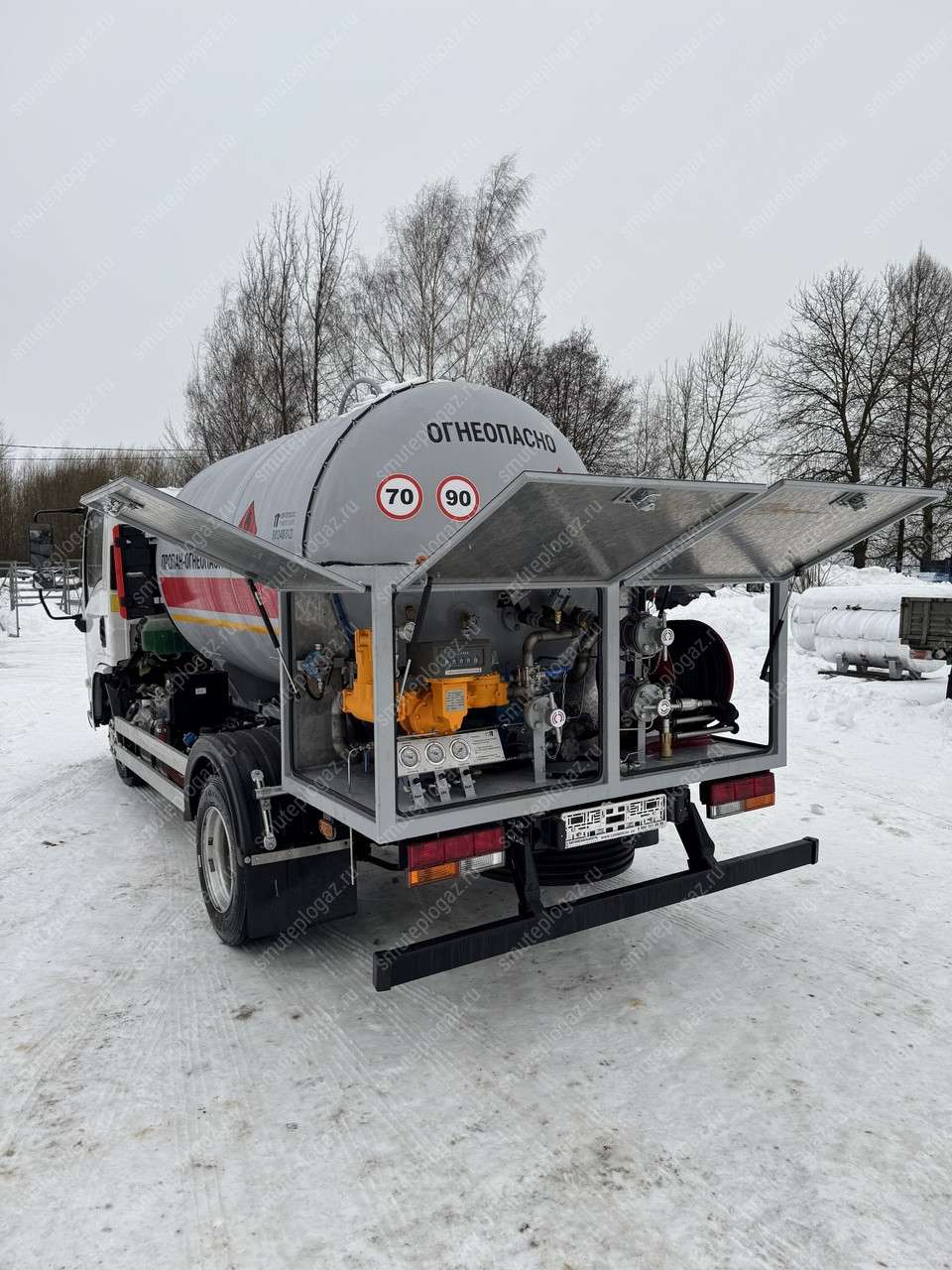

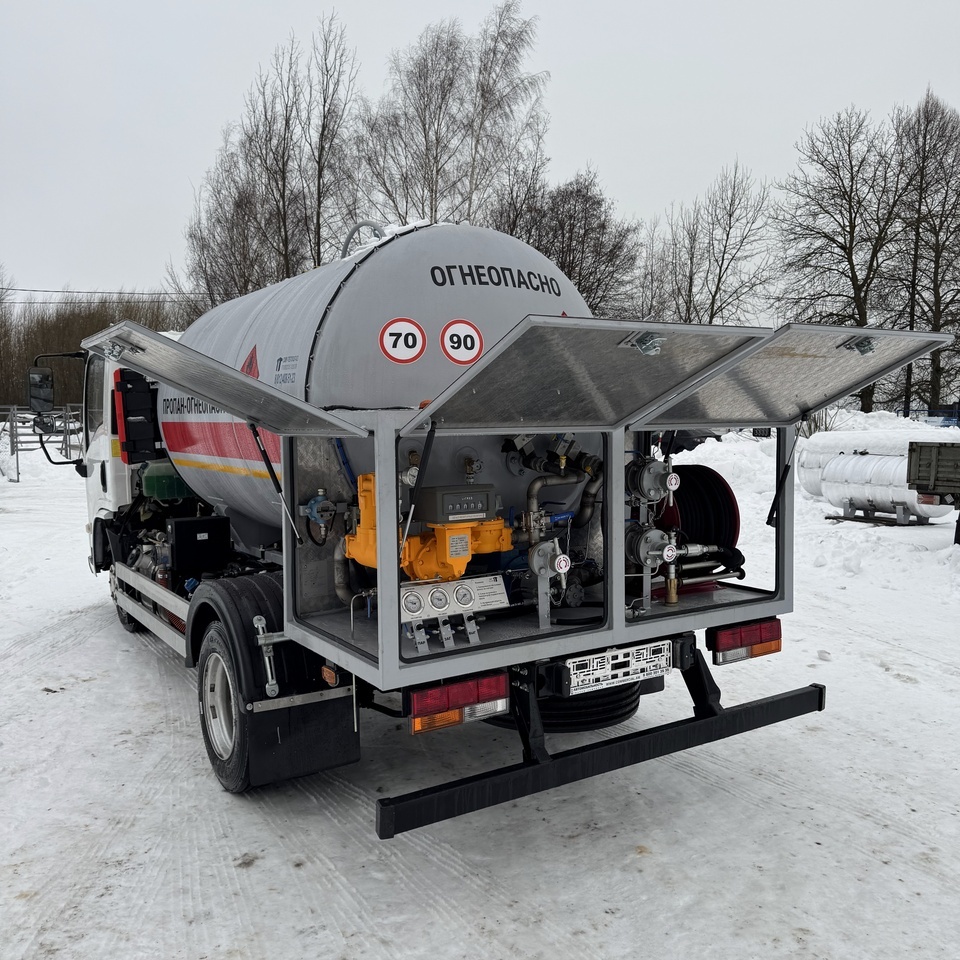

| 4 | Технологический отсек (установлен сзади цистерны) выполнен из металлического каркаса - обшит аллюминием. Для открытия дверей тех отсека установлены торсионы. Петли и крепеж на дверях - нержавеющие. В дверях установлены - Т-образные замки. | 1 шт. |
| 5 | Запорная арматура для слива, загрузки и перекачки (краны и трубы - нержавейка «304 тип»). Соединение труб и кранов - фланцевое. | 1 ком-т. |
| 6 | Сбросные предохранительные клапана установленные на цистерне «OMECA - 1 1/4"» (Италия) | 2 шт. |
| 7 | Коробка Отбора Мощности SDAC с гидронасосом 40 см3 (работает от КПП, включение осуществляется из салона ТС) (Китай+Россия) | 1 ком-т. |
| 8 | Теплообменник для гидросистем ASK-20 24V (с датчиком температуры и принудительным включением охлаждения из салона ТС) | 1 шт. |
| 9 | Гидравлический привод насоса «mr 50» (Китай) | 1 шт. |
| 10 | Насос газовый «PV-200» (Турция) - работает от гидравлического привода | 1 шт. |
| 11 | Сбросные предохранительные клапана газовых магистралей «Rego - 1/4’’» (США) | 3 шт. |
| 12 | Дифференциальный байпасный клапан серии «PV» (Турция) | 1 шт. |
| 13 | Расходомер сжиженного нефтяного газа «МА-50» (Китай) | 1 шт. |
| 14 | Манометры «ЮМАС» (Россия) | 1 ком-т. |
| 15 | Пневматическая катушка для шланга (Турция) | 1 шт. |
| 16 | Шланг для слива СУГ диаметром 1" | 60 м |
| 17 | Заправочная струбцина «Gaslin» (Турция) | 1 шт. |
| 18 | Заглушки на магистрали и струбцину (Россия) | 1 ком-т. |
| 19 | Информационные таблички внутри тех. отсека (Россия) | 1 ком-т. |
| 20 | Донный клапан «Cavanga group» 3" фланцевый с фильтром самоомывающийся - для слива жидкой фракции (Италия) | 1 шт. |
| 21 | Донный клапан «Cavanga group» 2" резьбовой - для загрузки цистерны (Италия) | 1 шт. |
| 22 | Донный клапан «Cavanga group» 1 1/4’’ резьбовой - для паровой фракции (Италия) | 1 шт. |
| 23 | Пневматические приводы и клапана для управления открытием донных клапанов (Италия+Китай) | 1 ком-т. |
| 24 | Электронный уромнемер ПМП - 118Е с сигнализатором «СЕНС» МС-К-500 (Россия) | 1 ком-т.v |
| 2. Оборудование и комплектация ТС в соответствии с требованиями п. 9 ДОПОГ | ||
| 1 | Два проблесковый маяка с креплением на кабине в верхней части и один маяк сзади на тех отсеке - оранжевого цвета | 1 ком-т. |
| 2 | Устройство Ограничителя Скорости | 1 шт. |
| 3 | Главный выключатель аккумуляторной батареи ТС, степень защиты оболочки IP 65 в соответствии со стандартом МЭК 60529. Установка переключателя для размыкания электрической цепи на ТС с электрической изоляцией соединений в соответствии с требованиями п.п.9.2.2 ДОПОГ: - возле отсека с аккумуляторами; - в кабине водителя | 1 ком-т. |
| 4 | Заземление ТС: - заземляющее устройство ЗУ-1 - металлическая заземляющая цепочка с касанием земли на длине 200 мм; - медный провод заземления соединяющий сосуд и раму ТС. | 1 ком-т. |
| 5 | Наклейки по периметру цистерны в соответствии с требованием ДОПОГ | 1 ком-т. |
| 6 | Информационные таблички «23/1965» в соответствии с требованиями ДОПОГ (спереди и сзади ТС) | 2 шт. |

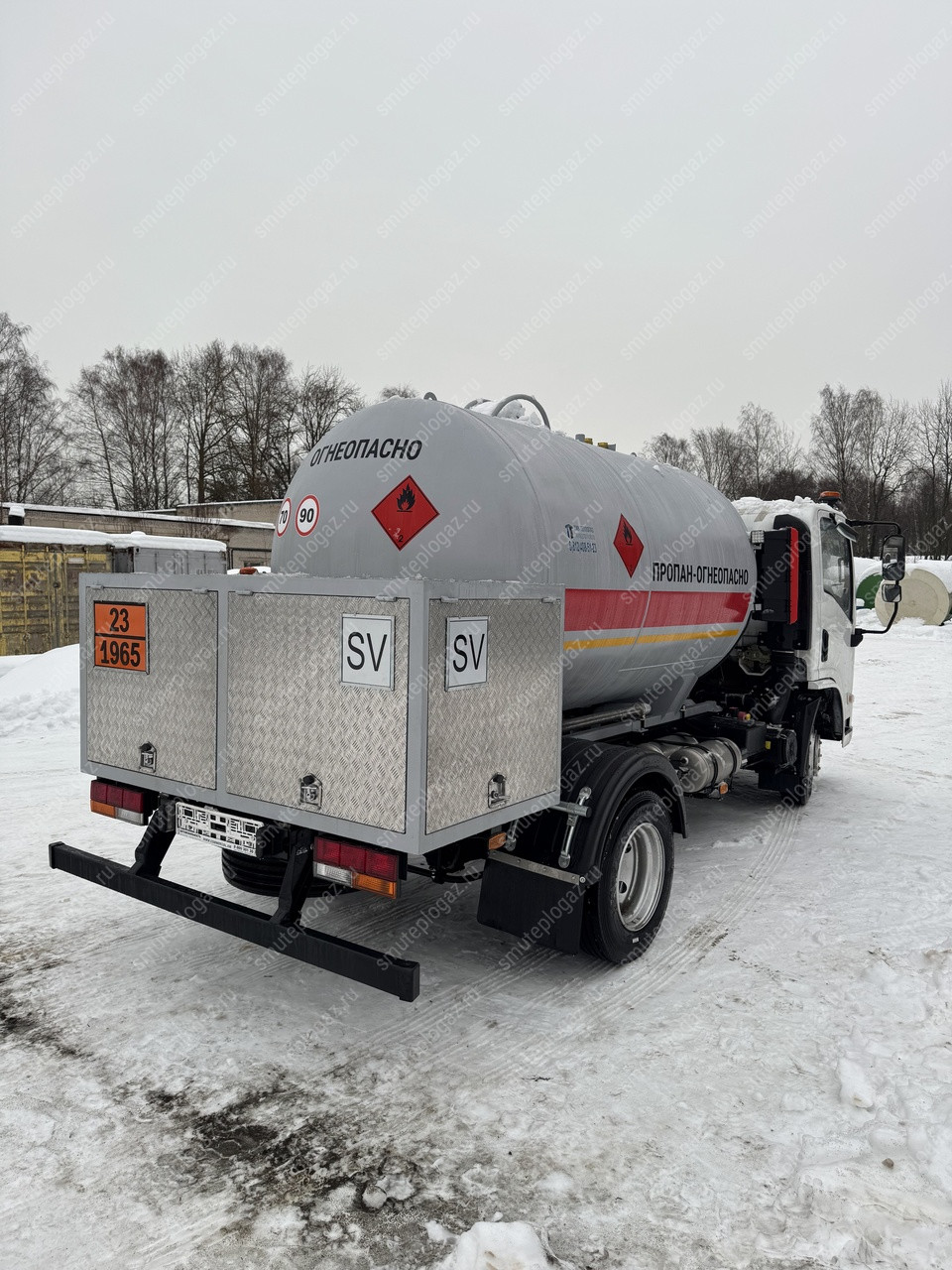

| 7 | Информационные таблички «SV» в соответствии с требованиями ДОПОГ, (две шт установлены по бокам ТС, одна в задней части ТС) | 3 шт. |
| 8 | Огнетушитель ОП-8 в ящике (пенале) с внешней стороны ТС | 2 шт. |
| 9 | Огнетушитель в салоне ОП-4 | 1 шт. |
| 10 | Защита топливного бака | 1 ком-т. |
| 11 | Задний противопоткатный брус (на расстояние не менее 100мм от газовой арматуры) | 1 ком-т. |
| 12 | Сумка «ADR»: - автономный сигнал аварийной остановки с элементами питания 2 шт; - фонарь переносной; - перчатки; - аварийный жилет; - защитные очки; - знак аварийной остановки ГОСТ - 2 шт; - аптечка автомобильная ГОСТ; - письменные инструкции ДОПОГ | 1 ком-т. |
| 13 | Упор противооткатный | 2 шт |
| 3. Комплектация, документация автомобиля | ||
| 1 | Электронный Паспорт Транспортного Средства | 1 шт. |
| 2 | Комплект ЗИП (в заводской комплектации) | 1 ком-т. |
| 3 | Техническая документация: - паспорт сосуда; - паспорта и сертификаты соответствия установленного оборудования; - книжка по эксплуатации ТС; - сервисная книжка. | 1 ком-т. |
| 4. Внешнее оборудование ТС | ||
| 1 | Рабочая подсветка (установлена сзади) - управление из салона автомобиля | 2 шт. |
| 2 | Защитные экраны от возгорания колес (подкрылки пластиковые) | 2 шт. |
Срок изготовления - 45 рабочих дней
Стоимость газовоза «АЦТ JK» на базе шасси SDAC и емкостью объемом 9,5 м3 л
составляет – 12 100 000 рублей в том числе НДС 22%
Буклет АВТОМОБИЛИ SDAC К9.5
Скачать PDF
Карта технического обслуживания автомобилей серии J9.5
Скачать PDF
Руководство по эксплуатации. К-серия
Скачать PDF
Автоцистерна Габариты (ДхВхШ): 6000х2800х2100
1. Шасси
2. Огнетушитель
3. Сосуд
4. Клапан предохранительный
5. Уровнемер
6. Коммуникации
7. Колесо запасное
8. Перегородка волнорезная
9. Рукав
10. Цепь заземления
11. Трос заземления
12. Кнопка отключении массы двигателя
