SDAC JK

Газовоз SDAC J

Основные ТТХ

Емкость 6.0 м3 (6000 л)

Высота 2.4 метра

Габариты (ДхВхШ): 6000х2400х2000

На оборудование газовоза 12 месяцев

Счетчик

Гидростанция с насосом СУГ

Катушка (авто) + шланг 50м

Заправочный пистолет

Цена:

8 200 000 ₽

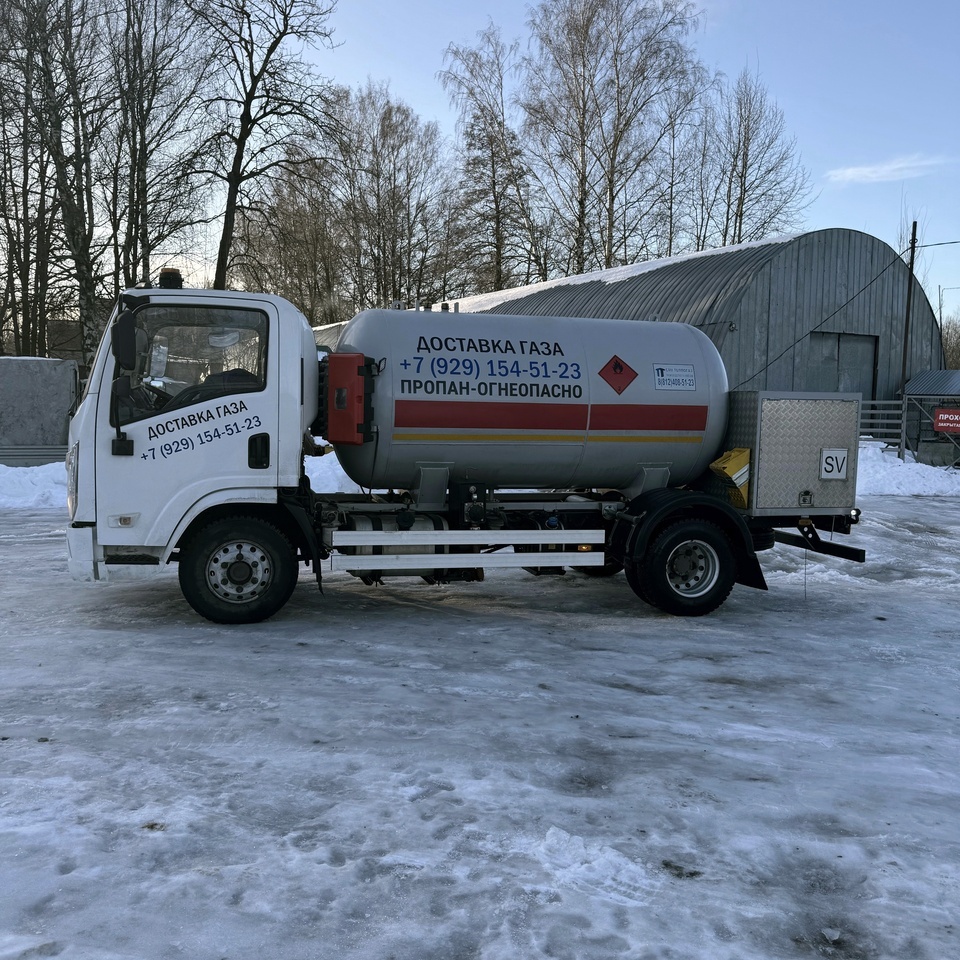

Предлагаем рассмотреть покупку газовоза на базе шасси «SDAC JK» с емкостью на выбор 6000 л.

Отличительные особенности газовоза «АЦТ JK»

  • - Категория «C»
  • Компактные габариты обеспечивают движение газовоза в самые труднодоступные места
  • Выпускается в максимальной комплектации по принципу - «сел и поехал».
  • Полная автономность работы - достигается за счет гидравлического привода.
  • Низкая стоимость владения (по сравнения с другими типами газовозов).

Необходимые документы для осуществления перевозки СУГ на газовозе «АЦТ JK»

  • Свидетельство «ДОПОГ» на газовоз.
  • Водитель должен иметь права категории «C», свидетельство «ДОПОГ», удостоверение «Персонал, занятый обслуживанием сосудов, работающих под давлением».
  • Маршруты движения.
  • Товарно-транспортные накладные, путевые листы.
  • Регистрация сосуда в Ростехнадзоре.

Спецификация газовоза «АЦТ JK» с емкостью 6000 л

Специализированное транспортное средство («ТС») на базе шасси «SDAC JK», оборудованное цистерной для перевозки опасных грузов 2 класса опасности в соответствие с ДОПОГ и Правил ЕЭК ООН №105:
1. Комплектация
1Цистерна для перевозки Пропан-Бутановой смеси объёмом 6000 л, 2 класса опасности с люком лазом d-500 мм и волнорезом - цвет серебристый
- Цистерна диаметром 1600 мм
- Обечайка - сталь 09Г2с - толщиной 8 мм
- Днища - сталь 09Г2с - толщина 10 мм		1 шт.
2Надрамник (сварная конструкция из двух продольных лонжеронов и поперечных балок)1 шт.
3Крепление цистерны на ТС (осуществляется стремянками и металлическими щеками с болтовыми соединениями, предотвращающие боковое смещение платформы)1 шт.
4Сбросные предохранительные клапана установленные на цистерне «OMECA - 1 1/4"» (Италия)2 шт.
5Коробка Отбора Мощности SDAC с гидронасосом 40 см3 (работает от КПП, включение осуществляется из салона ТС) (Китай+Россия)1 ком-т.

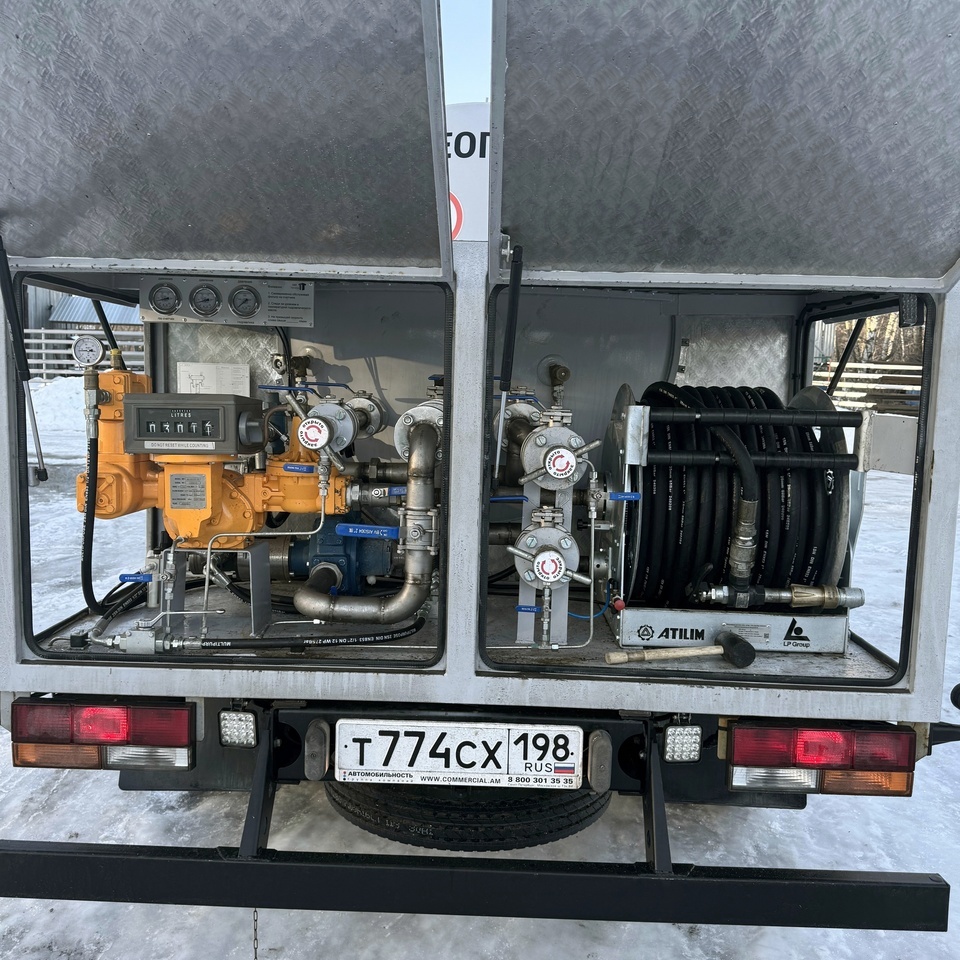

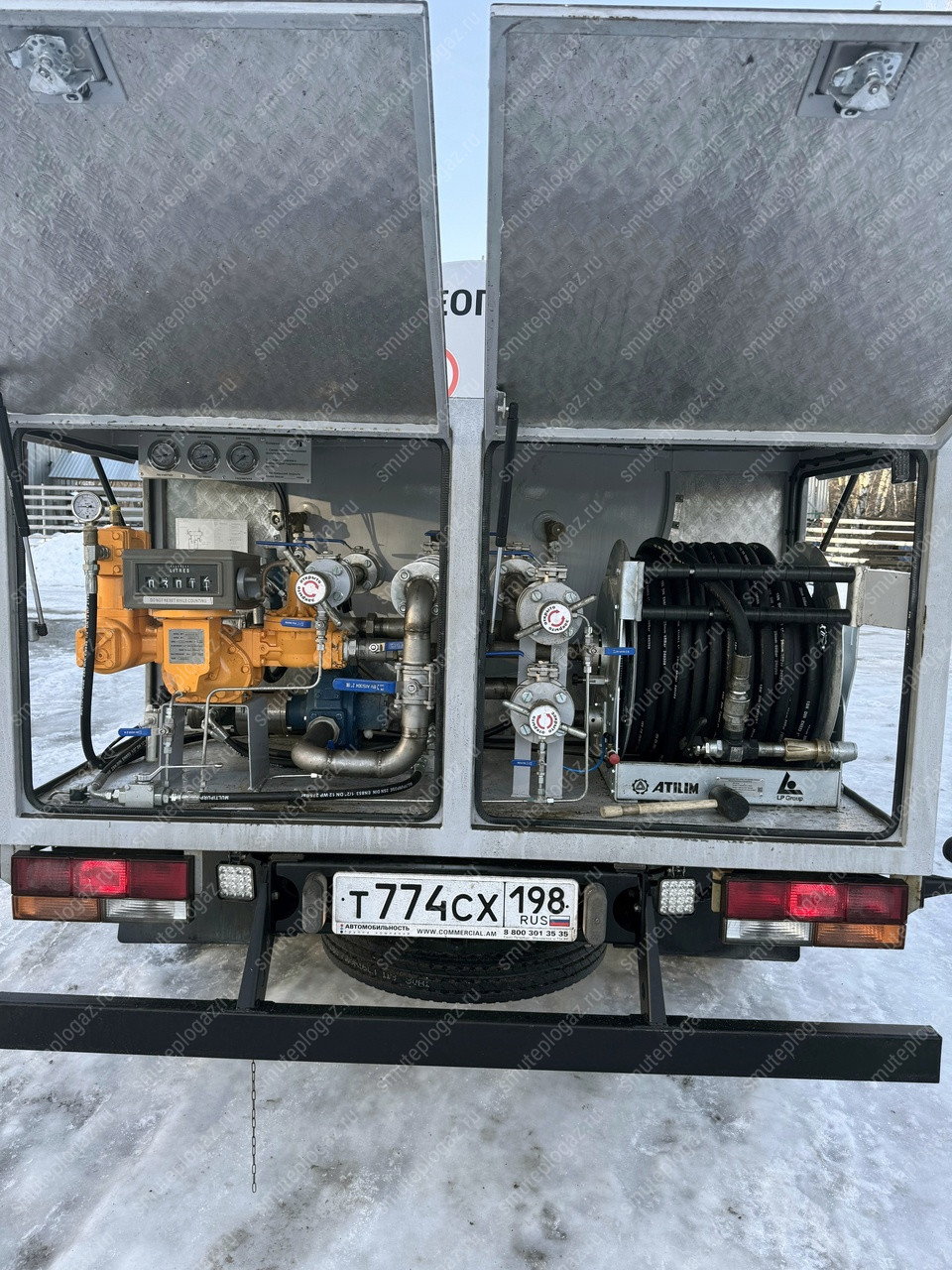

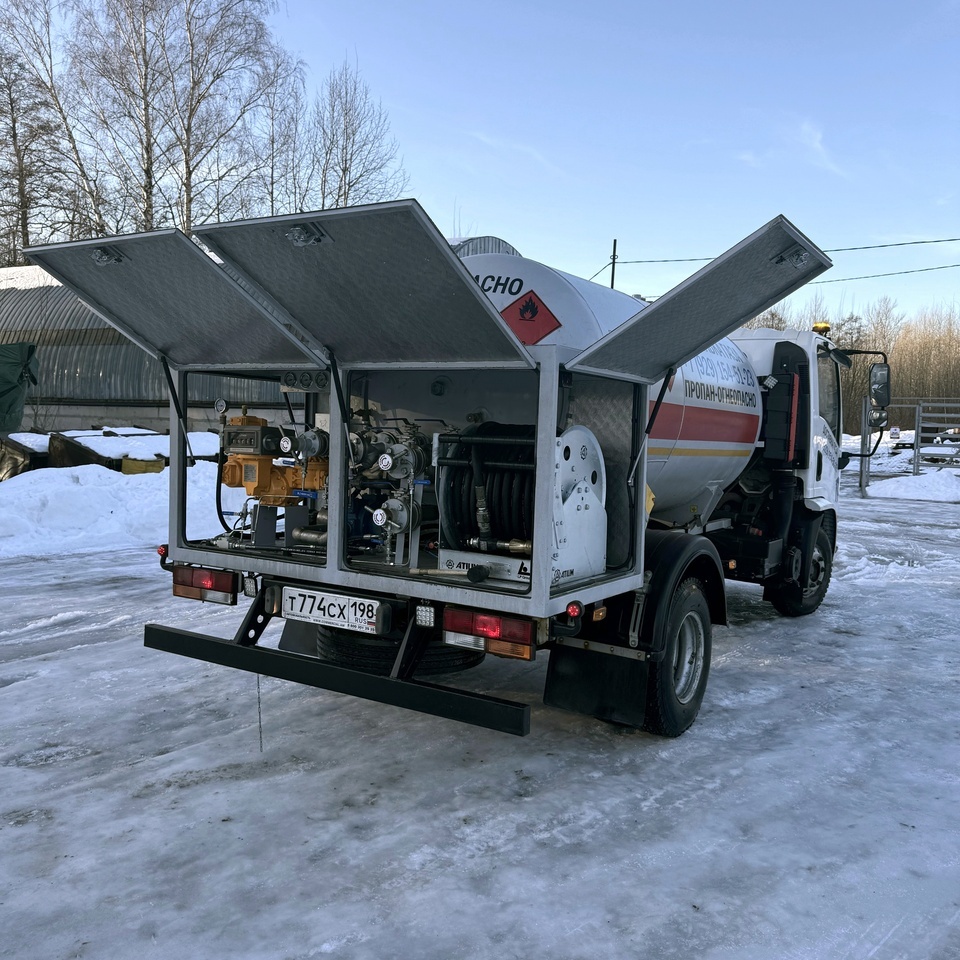

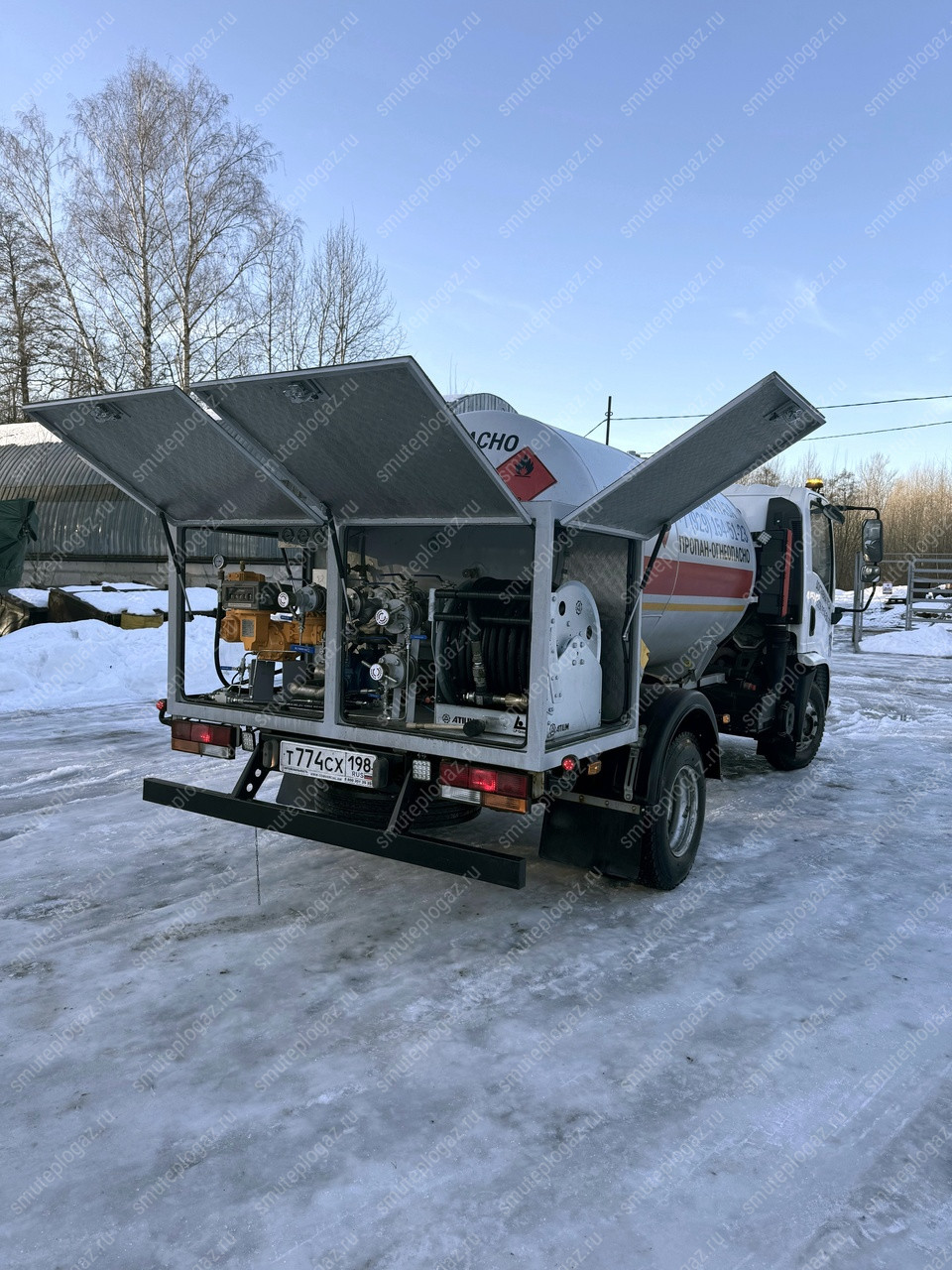

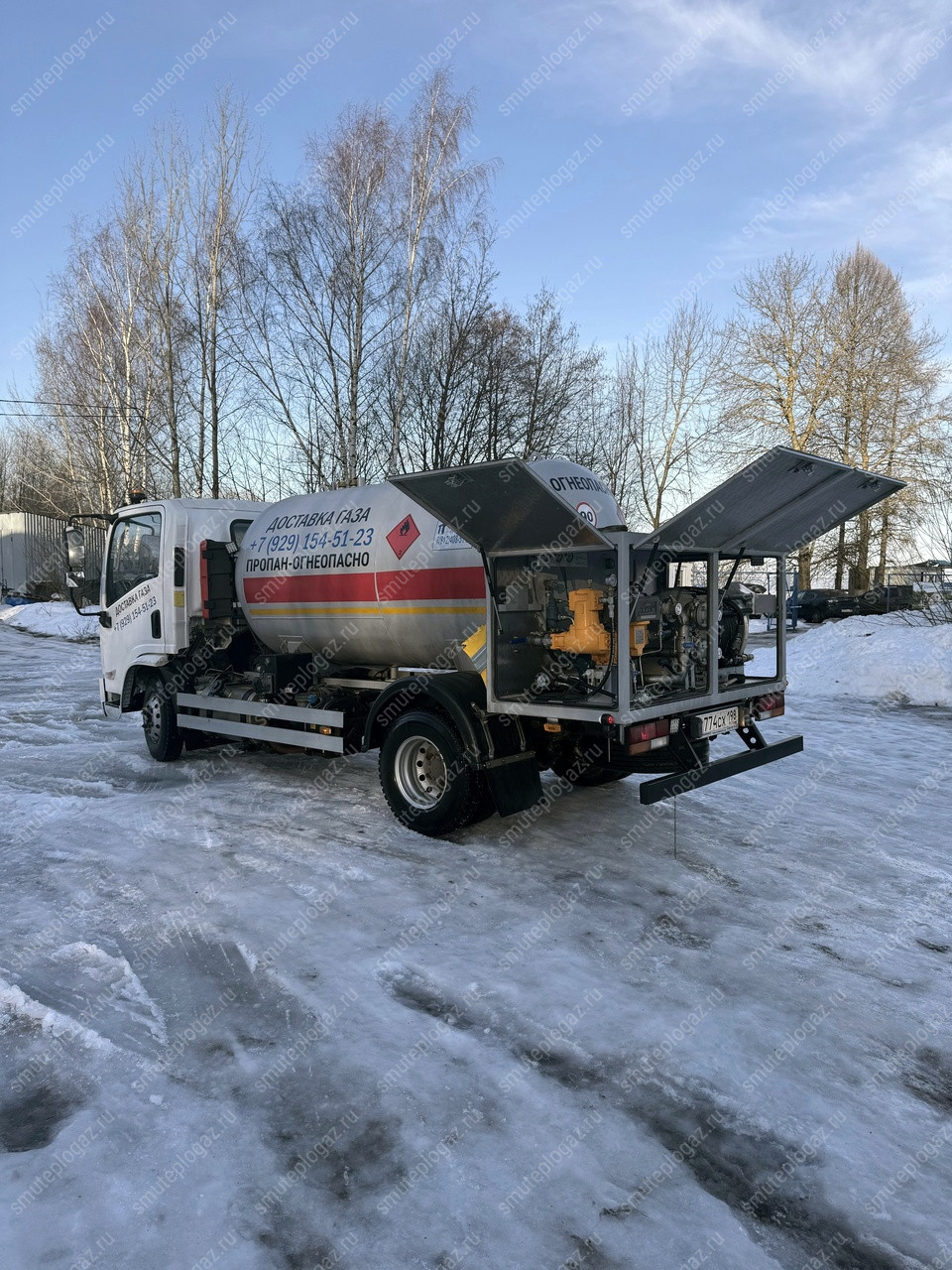

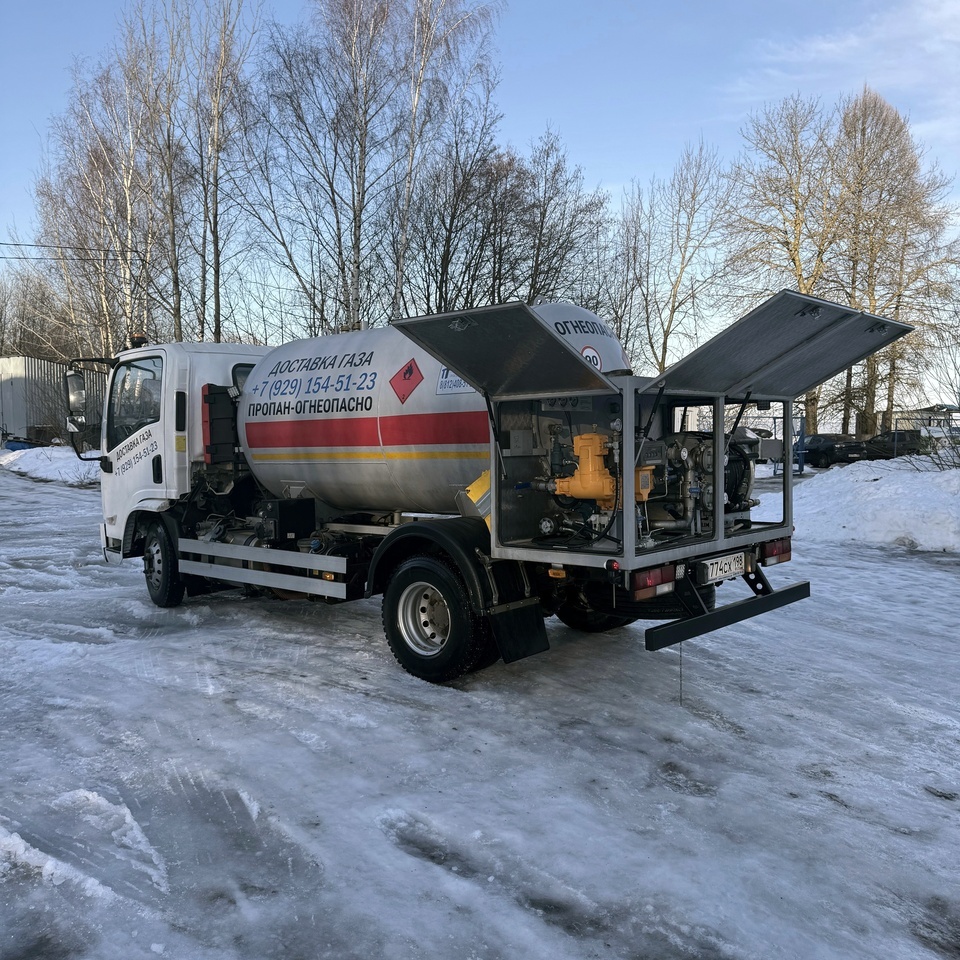

6Технологический отсек (установлен сзади цистерны). Выполнен из металлического каркаса - обшит аллюминием.1 шт.
7Запорная арматура для слива, загрузки и перекачки (краны, фильтра и трубы - нержавейка «304 тип»)1 ком-т.
8Теплообменник для гидросистем ASK-20 24V1 шт.
9Гидравлический привод насоса «mr 50» (Китай)1 шт.
10Насос газовый «PV-200» (Турция)1 шт.
11Сбросные предохранительные клапана газовых магистралей «Rego - 1/4"» (США)3 шт.
12Дифференциальный байпасный клапан серии «PV» (Турция)1 шт.
13Расходомер сжиженного нефтяного газа «МА-50» (Китай)1 шт.
14Манометры «ЮМАС» (Россия)1 ком-т.
15Пневматическая катушка для шланга (Турция)1 шт.
16Шланг для слива СУГ диаметром 1’’ Semperit (Италия)50 м
17Заправочная струбцина «Gaslin» (Турция)1 шт.
18Заглушки на магистрали и струбцину (Россия)1 ком-т.
19Информационные таблички внутри тех. отсека (Россия)1 ком-т.
20Уровнемер электронный СЭНС ППМ 118 (Россия)1 шт
21Донные клапана «CAVAGNA GROUP» (Италия):
- 3" - для слива (самоомывающийся с фильтром)
- 2" для заправки
- 1_1/4" для паровой фракции		1 ком-т.
22Пневматическое управление донными клапанами1 ком-т.
2. Оборудование и комплектация ТС в соответствии с требованиями п. 9 ДОПОГ
1Два проблесковых маячка на стойках с креплением на кабине в верхней части и один маячек сзади на тех отсеке - оранжевого цвета1 ком-т.
2Устройство Ограничителя Скорости1 шт.
3Главный выключатель аккумуляторной батареи ТС, степень защиты оболочки IP 65 в соответствии со стандартом МЭК 60529. Установка переключателя для размыкания электрической цепи на ТС с электрической изоляцией соединений в соответствии с требованиями п.п.9.2.2 ДОПОГ:
- возле отсека с аккумуляторами;
- в кабине водителя		1 ком-т.
4Заземление ТС:
- медная клемма, для подключения заземления;
- металлическая заземляющая цепочка с касанием земли на длине 200 мм;
- медный провод заземления соединяющий сосуд и раму ТС.		1 ком-т.
5Наклейки по периметру цистерны в соответствии с требованием ДОПОГ1 ком-т.

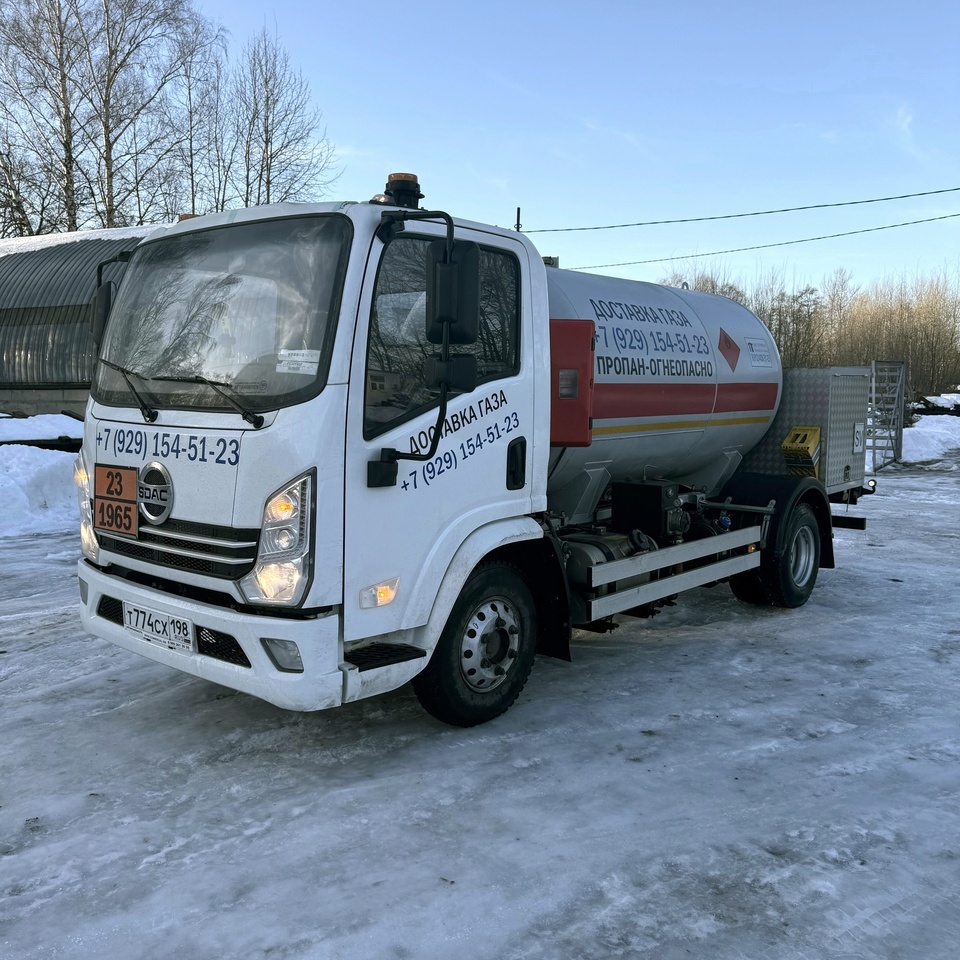

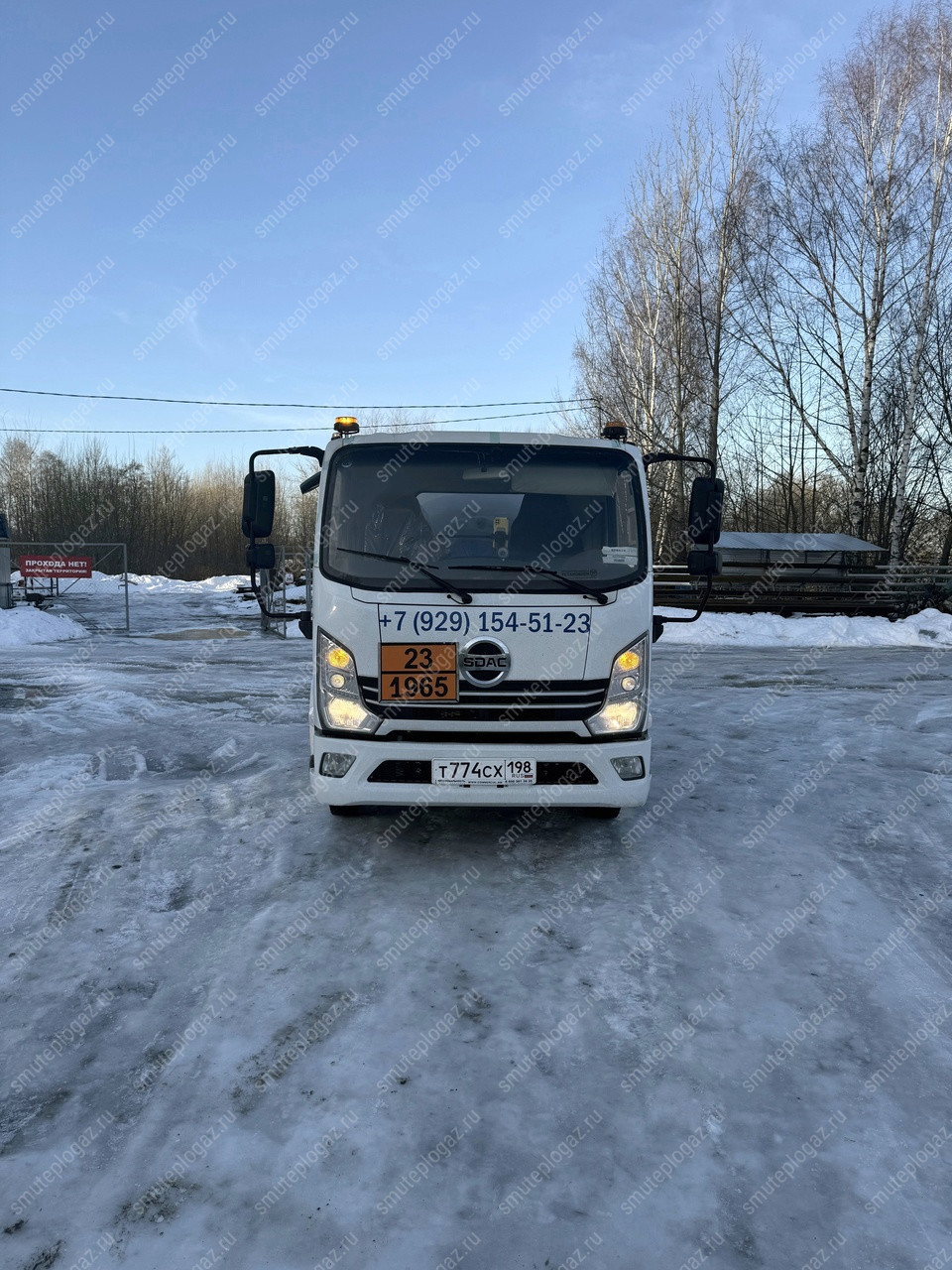

6Информационные таблички «23/1965» в соответствии с требованиями ДОПОГ (спереди и сзади ТС)2 шт.

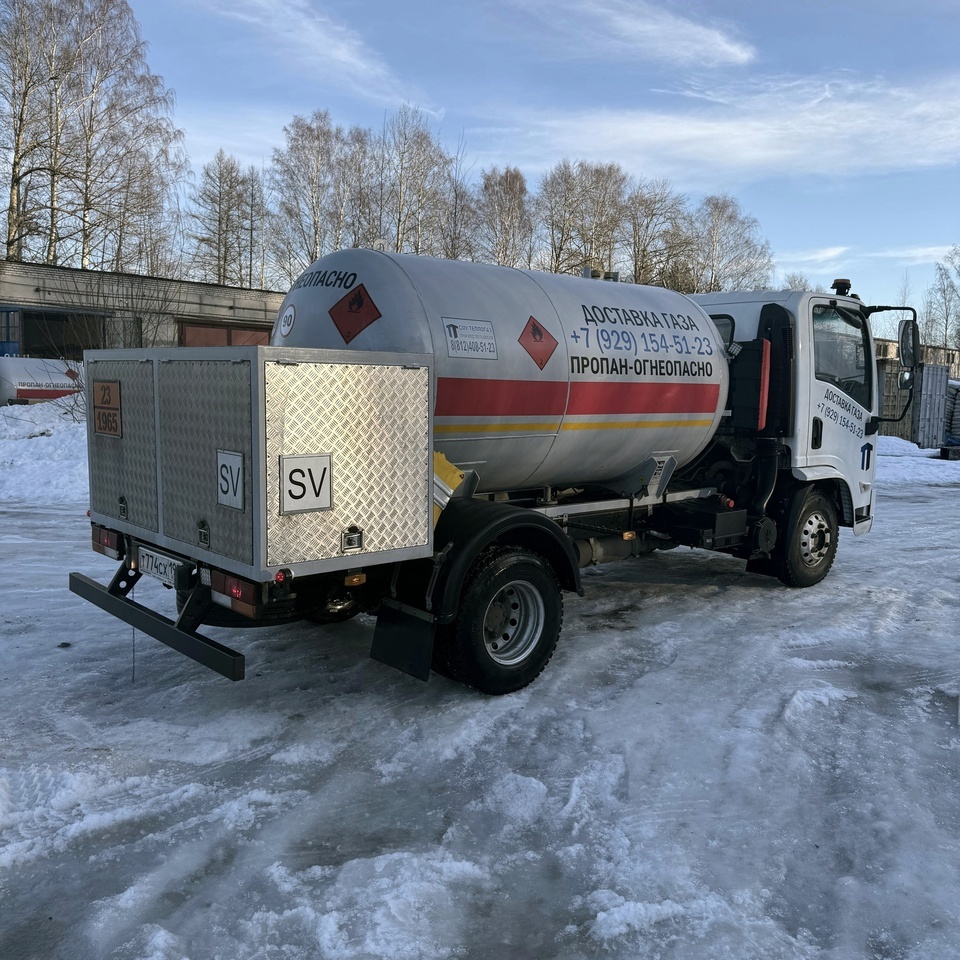

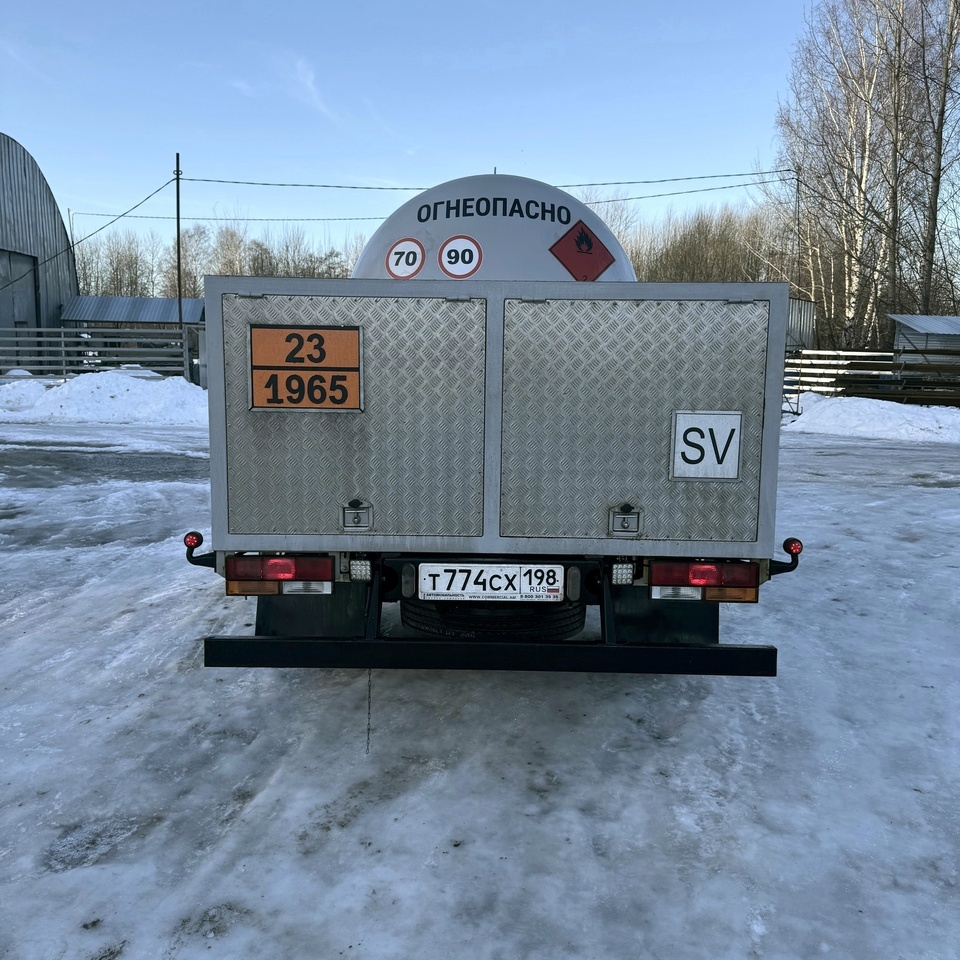

7Информационные таблички «SV» в соответствии с требованиями ДОПОГ, (две шт установлены по бокам ТС, одна в задней части ТС)3 шт.
8Огнетушитель ОП-8 в ящике (пенале) с внешней стороны ТС2 шт.
9Огнетушитель в салоне ОП-21 шт.
10Защита топливного бака1 ком-т.
11Задний противопоткатный брус (на расстояние не менее 100мм от газовой арматуры)1 ком-т.
12Сумка «ADR»:
- автономный сигнал аварийной остановки с элементами питания 2 шт;
- фонарь переносной;
- перчатки;
- аварийный жилет;
- защитные очки;
- знак аварийной остановки ГОСТ - 2 шт;
- аптечка автомобильная ГОСТ;
- письменные инструкции ДОПОГ		1 ком-т.
13Упор противооткатный (установлены на тех. отсеке)2 шт.
3. Комплектация, документация автомобиля
1Электронный Паспорт Транспортного Средства1 шт.
2Комплект ЗИП (в заводской комплектации)1 ком-т.
3Техническая документация:
- паспорт сосуда;
- паспорта и сертификаты соответствия установленного оборудования;
- книжка по эксплуатации ТС;
- сервисная книжка.		1 ком-т.
4. Внешнее оборудование ТС
1Рабочая подсветка (установлена сзади на кабине ТС) - управление из салона автомобиля2 шт.
2Защитные экраны от возгорания колес (подкрылки пластиковые)2 шт.
3Держатель запасного колеса (Установлен на раму сзади под технологическим отсеком, согласно ТУ) шт.
Дополнительные опции для заправки автомобилей и баллонов
1Заправочная струбцина для заправки баллонов и авто (шланг 5 м)1 шт.
2Шланг для заправочной струбцины1 шт.
3Весы для заправки баллонов5 м.
4Переходник для заправки баллонов1 шт.

Срок изготовления - 45 рабочих дней

Стоимость газовоза «АЦТ JK» на базе шасси SDAC JK и емкостью объемом 6000 л
составляет – 8 200 000 рублей в том числе НДС 22%



Коммерческое предложение
Скачать PDF

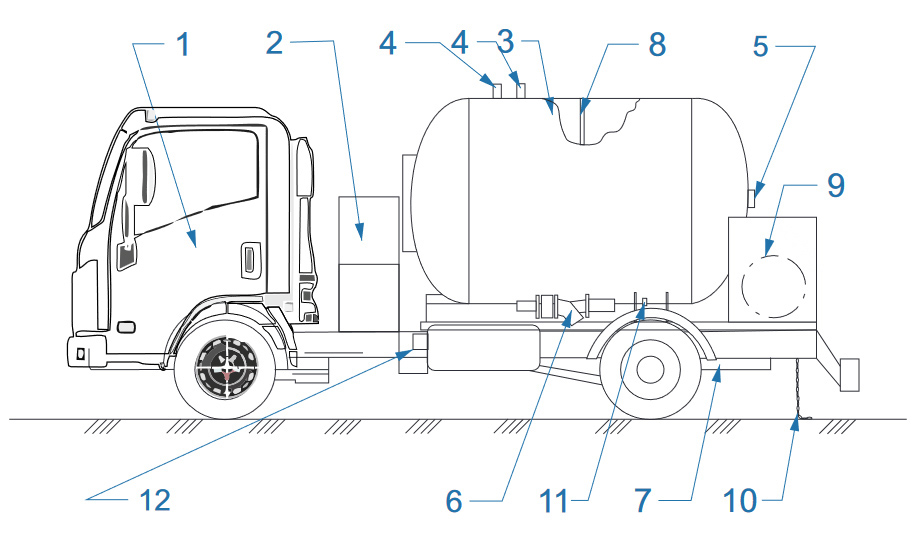

Автоцистерна Габариты (ДхВхШ): 6000х2400х2000
1. Шасси
2. Огнетушитель
3. Сосуд
4. Клапан предохранительный
5. Уровнемер
6. Коммуникации
7. Колесо запасное
8. Перегородка волнорезная
9. Рукав
10. Цепь заземления
11. Трос заземления
12. Кнопка отключении массы двигателя
